常用真空泵的工作原理及控制方法
發布時間：2015年12月14日 09:13 閱讀：9502
返回 來源：
澤德
在化工生產中常遇到負壓(真空)操作，這就要用到真空泵。真空泵的種類很多，目前最常用的是液環式真空泵和蒸汽噴射式真空泵。
工作原理 ．
(1)液環式真空泵液環式真空泵又稱納氏泵。圓柱形的泵殼內充有一定量的水或其它液體，當葉輪裝在泵殼內(或偏心)轉動時，液體受離心力的作用被甩到四周，從而形成一個相對于葉輪為偏心的封閉水環。被抽吸的氣體由吸人口吸人，壓縮至排出口排出，從而達到抽真空的目的。
(2)蒸汽噴射式真空泵。它是借助流體的動壓能與靜壓能的交換原理進行工作的。當某種工作流體如蒸汽從噴嘴噴出時，由于蒸汽流速增加即造成了混合室的低壓，從而使容器內氣體被吸出，達到抽真空的目的。
2．常用控制方案
真空泵的控制目的主要是保持一定的真空度，較常見的有吸入控制、控制吸氣管阻力、蒸汽壓力控制等三種控制方案。

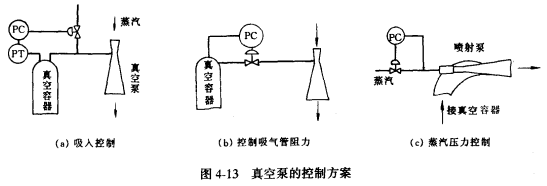

(1)吸入控制方案如圖4—13(a)所示。即在真空泵吸入管線上安裝一段補充管線和一只控制閥。真空容器的真空度就是利用補充管線中被補充氣體的多少來控制的。采用這種控制方案時，真空泵的容量一定要大于真空容器所需要的最大容量。通常補充管線直接通大氣。
(2)控制吸氣管阻力的方案如圖4—13(b)所示。該方案直接通過改變吸氣管阻力，從而達到控制吸氣量，以實現控制真空度的目的。
(3)對蒸汽噴射式真空泵，在泵的一定設計條件下，只要保證一定的蒸汽壓力，就能達到一定的真空度。因而一些企業只使用一個蒸汽壓力控制系統，如圖4—13(c)，就可以取得滿意的效果。
